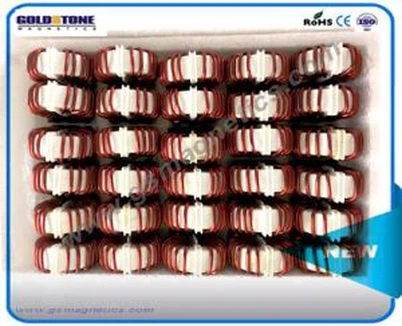

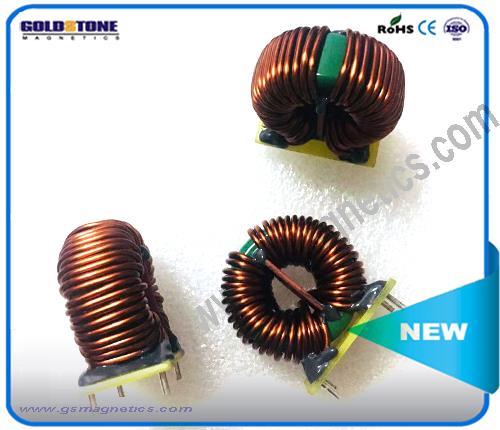

mod biasa tercekik, sering digunakan untuk menapis mod biasa EMI isyarat dalam bekalan kuasa pensuisan komputer

Mod biasa tercekik, juga dikenali sebagai mod biasa tercekik, sering digunakan untuk menapis mod biasa EMI isyarat dalam bekalan kuasa pensuisan komputer. Reka bentuk papan, induktansi mod biasa juga bertindak sebagai penapis EMI, yang digunakan untuk menindas sinaran gelombang elektromagnet dari garis isyarat kelajuan tinggi

Pengetahuan Kecil mengenai Gangguan Elektromagnetik (EMI)

Papan utama komputer mencampur pelbagai litar frekuensi tinggi, litar digital dan litar analog. Apabila mereka bekerja, mereka akan menghasilkan sebilangan besar gelombang elektromagnetik frekuensi tinggi yang mengganggu satu sama lain. Ini adalah EMI. EMI juga akan mengeluarkan melalui pendawaian papan utama atau kabel pendawaian luar, menyebabkan pencemaran radiasi elektromagnet, yang mempengaruhi operasi biasa peralatan elektronik lain.

Cip pada papan PC bukan sahaja merupakan objek gangguan elektromagnetik, tetapi juga merupakan sumber gangguan elektromagnetik. Secara umumnya, kita boleh membahagikan gangguan elektromagnet ini kepada dua kategori: gangguan mod bersiri (gangguan mod perbezaan) dan gangguan mod biasa (gangguan grounding). Mengambil dua garisan PCB pada motherboard (wayar yang menghubungkan komponen motherboard) sebagai contoh, gangguan mod yang dipanggil merujuk kepada gangguan antara kedua-dua baris, manakala gangguan mod biasa merujuk kepada gangguan yang disebabkan oleh perbezaan potensi antara kedua-dua baris dan garisan tanah PCB. Serial-mode gangguan semasa bertindak pada dua garis isyarat, dan arah penghantaran adalah selaras dengan bentuk gelombang dan isyarat isyarat. Gangguan semasa biasa bertindak antara talian isyarat dan garisan tanah, dan gangguan arus mengalir melalui setengah dari dua garis isyarat dan arah yang sama, dan garisan tanah adalah litar biasa.

Jika arus mod umum yang dijana oleh lembaga tidak ditapis melalui pengecilan (terutamanya arus mod biasa pada garis antara muka berkelajuan tinggi seperti USB dan IEEE 1394), arus gangguan mod biasa boleh dengan mudah menjana sinaran elektromagnet melalui garis data antara muka - sinaran mod biasa dalam kabel yang disebabkan oleh arus mod biasa. American FCC, CISPR22 Jawatankuasa Khas Interferensi Radio Antarabangsa dan GB9254 negara kita semua mempunyai sekatan yang berkaitan dengan mod biasa yang dijalankan gangguan dan radiasi pelepasan pelabuhan komunikasi peralatan teknologi maklumat. Untuk menghapuskan semua jenis gangguan daripada isyarat masukan dan induksi pada baris isyarat, kita mesti mengatur litar penapis secara munasabah untuk menapis mod biasa dan gangguan mod bersiri. Induktansi mod biasa adalah sebahagian daripada litar penapis.

Induktansi mod biasa adalah penapis dua hala: di satu pihak, adalah perlu untuk menapis gangguan elektromagnet biasa mod pada garis isyarat, sebaliknya, adalah perlu untuk menahan diri daripada menghantar gangguan elektromagnetik, supaya tidak menjejaskan operasi biasa peranti elektronik lain dalam persekitaran elektromagnet yang sama.

Rajah 2 adalah gambarajah skema litar dalaman induktor mod biasa. Dalam reka bentuk litar praktikal, litar mod pelbagai peringkat boleh digunakan untuk menapis gangguan elektromagnet yang lebih baik. Di samping itu, kita juga boleh melihat induktor mod biasa jenis patch pada motherboard (Rajah 3). Struktur dan fungsinya hampir sama dengan induktor mod biasa menegak.
